Manutenção da interface J.Muller 729.175
A 729.175 é uma interface eletrônica utilizada em sistemas Jacquard para interligar o controle e as placas de magnetos. A manutenção considera identificação, aplicação, sinais envolvidos e condições disponíveis para teste.
Interface J.Muller 729.175

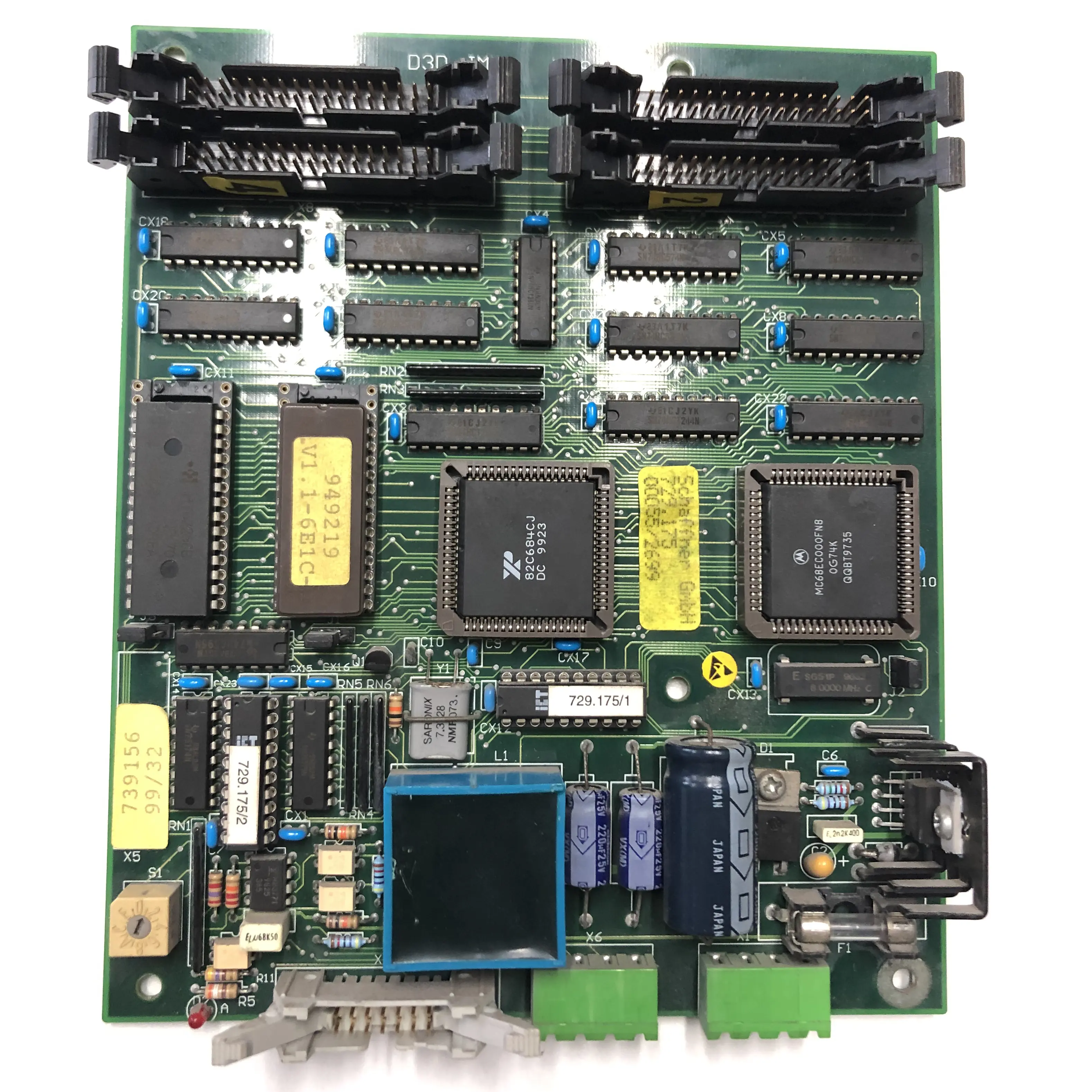

Fotografia real da placa, identificada pela etiqueta 729.175/1 visível no conjunto.
Registro de análise de sinais
Vídeo técnico real de análise de sinais digitais durante o diagnóstico eletrônico em bancada.
Identificação e aplicação conhecida
A fotografia do acervo mostra a identificação 729.175/1 na placa. A referência também pode aparecer em registros sem o ponto, como 729175. O conjunto é documentado no projeto como interface de sistemas Jacquard industriais.
No sistema, a interface participa da comunicação entre o controle do desenho e as placas de magnetos. A arquitetura documentada possui quatro conexões de saída independentes, mas a configuração e a quantidade de placas conectadas devem ser confirmadas no tear.
Para compreender a aplicação, consulte também a página sobre teares Jacquard e a explicação sobre placas de magnetos.
Escopo da manutenção
- Inspeção da placa, conectores e sinais de intervenção anterior
- Verificação dos circuitos de alimentação e interface
- Análise de comunicação, clock, feedback e resposta das saídas
- Reparo em nível de componente quando tecnicamente viável
- Recuperação de conexões e pontos danificados
- Testes elétricos e funcionais compatíveis com a bancada disponível
Diagnóstico da interface
A análise pode incluir alimentação, conectores, comunicação, clock, sinais de feedback e resposta das saídas. Osciloscópio e analisador lógico podem ser utilizados para comparar sinais e temporização quando o circuito e a condição de teste permitem.
Códigos como STOP19, STOP24 ou STOP40 e sintomas de seleção ou desenho não confirmam, isoladamente, defeito na 729.175. A origem pode estar em outros módulos, cabos, fontes ou na configuração do sistema e deve ser verificada antes do reparo.
A interpretação desses códigos está detalhada na página de erros STOP19, STOP24 e STOP40.
Testes e limitações
Após a intervenção, são realizadas verificações elétricas e testes compatíveis com os sinais e interfaces disponíveis em bancada. O vídeo publicado registra uma análise real de comunicação, mas não representa validação integral de todas as funções do tear.
A confirmação completa pode depender do controle original, das placas de magnetos, do cabeamento e da máquina em operação. Memórias programadas, danos extensos ou ausência de documentação também podem limitar a recuperação e os testes.
Modelos e módulos relacionados
A biblioteca técnica mantém páginas separadas para a placa de magnetos 729.218, a fonte SMPS 729.252 e a fonte HC-K01. Os modelos devem ser identificados pela etiqueta e não são tratados como equivalentes sem confirmação técnica.
Consulte a relação de modelos J.Muller documentados ou o escopo geral de manutenção eletrônica industrial.
Envie a interface para avaliação
Informe a identificação da placa, o modelo do tear, o código exibido e as condições em que a parada ocorre. Fotos da etiqueta, conectores e módulos relacionados ajudam a delimitar a análise.
